Hos Gnee Steel er vi dedikert til å bygge bro mellom høy-superlegeringsmaterialer og kravene til kompleks industriell infrastruktur. Som en ledende produsent og global leverandør av høy-temperaturlegeringer, leverer Gnee Steel et komplett utvalg av sømløse og sveisede Nimonic 75 (GH3030) og Nimonic 80A (GH4080A) rør.
Enten du designer for de ekstreme høye-temperaturene i forbrenningskamre i romfart eller høytrykksmiljøene i kraftverk, gir våre rørløsninger påliteligheten og sporbarheten prosjektene dine krever.
💰 Få et engrostilbud på Nimonic 75 rør

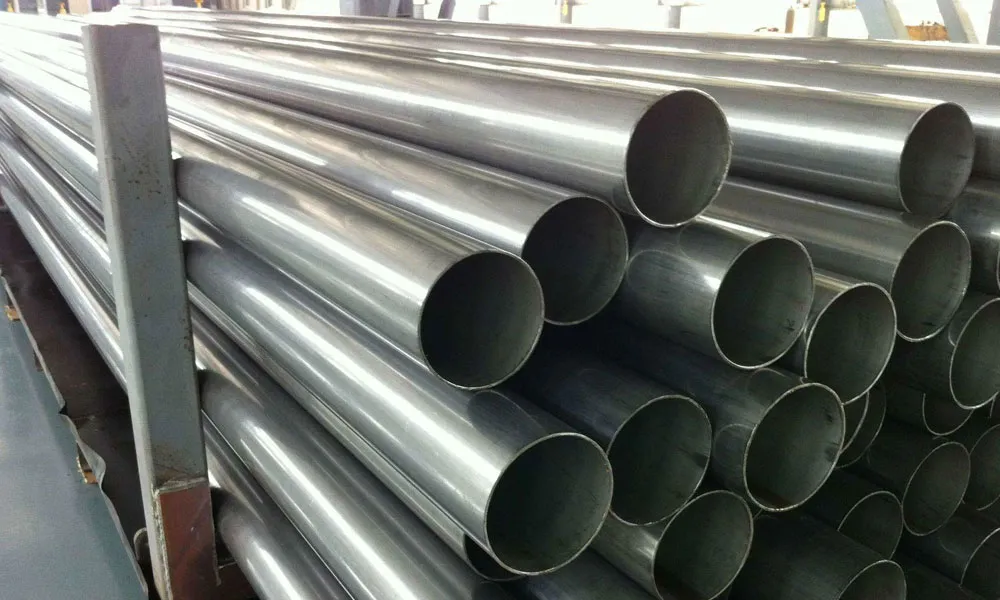

Sammenligning av Nimonic 75 og 80A høyytelses sømløse rør-
Sammenligning av Nimonic 75 og 80A høyytelses sømløse rør-
Nimonic 75 og 80A er begge høy-nikkel-krom-baserte superlegeringer som brukes til høy-temperaturrør, men de oppfyller forskjellige tekniske krav. Nimonic 80A sømløse rør er designet for å oppnå maksimal styrke og krypemotstand under høye belastninger, mens Nimonic 75 høy-temperaturrør er mer egnet for applikasjoner som krever moderat styrke, utmerket korrosjonsmotstand, god formbarhet og lavere kostnad.
Hva er NIMONIC 75-materiale?
NIMONIC 75-legering er en 80/20 nikkel-kromlegering med tilsatt titan og karbon. Denne legeringen ble opprinnelig introdusert på 1940-tallet for produksjon av turbinblader. Den er lett å maskinere og sveise, og har god korrosjonsbestandighet, mekaniske egenskaper og varmebestandighet.
1. Sammenligning av Nimonic 75 vs. Nimonic 80A rør
Å forstå de spesifikke fordelene med disse to legeringene er avgjørende for å oppnå kostnads-effektivitet. Vårt ingeniørteam vil hjelpe deg med å velge riktig karakter basert på dine termiske og mekaniske belastninger.
Nimonic 75 (legering 75 / GH3030):Bransje-ledende valg med overlegen oksidasjonsmotstand. Denne titan-stabiliserte legeringen tilbyr utmerket duktilitet, noe som gjør den ideell for produksjon av ovner og strålerør.
Nimonic 80A (legering 80A / GH4080A):En nedbør-herdende legering designet for miljøer med høye-stress. Den viser utmerket strekkstyrke og krypbruddstyrke ved temperaturer opp til 815 grader, noe som gjør den ideell for høytrykksgassmanifolder og eksosventiler.
Kontakt våre fagfolk for å anbefale legeringer som passer for ditt prosjekt
2. Spesifikasjon av Nimonic 75 / 80A rør
| Parameter | Detaljer |
|---|---|
| Sømløs rørstørrelse | 1/2" NB – 16" NB |
| Utvendig diameter | 6,00 mm OD opp til 914,4 mm OD. Størrelser opptil 24" NB tilgjengelig Ex-lager. OD Størrelse Stålrør tilgjengelig Ex-lager. |
| Sveiset rørstørrelse | 1/2" NB – 24" NB |
| Produksjonsformer | Rund |
| Planlegg tykkelsesområde | SCH 5, SCH 10, SCH 40, SCH 80, SCH 80S, SCH 160, SCH XXS, SCH XS |
| Rørendetyper | Plain End, Beveled End, Threaded One End, TBE (Threaded Both Ends) |
| Produksjonsteknikker | Sømløs / sveiset / ERW |
| Verdiskapende tjenester | Kutting, fasing, tråding, destruktiv, ikke-destruktiv, ultralydtesting |
3. Ekvivalente grader Nimonic 75 / 80A rør
| STANDARD | WERKSTOFF NR. | UNS |
| Nimonic 75 | 2.4951 / 2.4630 | N06075 |
| Nimonic 80A | 2.4952 | N07080 |
4. Kjemisk sammensetning av Nimonic 75 / 80A rør
| Karakter | C | Mn | Si | Cu | Fe | Ni | Cr | Ti |
| Nimonic 75 | 0.08-0.15 | 1,0 maks | 1,0 maks | 0,5 maks | 5,0 maks | Bal | 18.0-21.0 | 0.2-0.6 |
| Nimonic 80A | 0,1 maks | 1,0 maks | 1,0 maks | 0,2 maks | 3,0 maks | Bal | 18.0-21.0 | – |
5. Mekaniske egenskaper til Nimonic 75 / 80A rør
| Tetthet | Smeltepunkt | Strekkstyrke | Avkastningsstyrke (0,2 % offset) | Forlengelse |
| 8,37 g/cm3 | 1340 – 1380 | Psi – 104 000 | Psi – 40 000 | 42 % |
Klikk for å laste ned PDF-filen GH3030 legering nå
6. Gnee Steel Nimonic 75 sømløse og sveisede rørprosesser
Som en full-serviceprodusent tilbyr Gnee Steel en rekke produksjonsmetoder for å møte dine spesifikke applikasjoner og budsjettkrav:
1. Presisjons sømløse rør
Behandle:Kald tegning og lys gløding.
Fordeler:Null interne defekter, høyeste trykkklassifisering og romfarts-toleranser.
Størrelser:Ytre diameter 6 mm – 219 mm; tilpasset veggtykkelse tilgjengelig.
2. Høyytelsessveisede rør-
Behandle:TIG/plasmasveising med 100 % røntgen-inspeksjon.
Fordeler:Egnet for applikasjoner med stor-diameter, utmerket kostnadseffektivitet-og ensartethet.
Størrelser:Ytre diameter 10mm – 508mm.
Nimonic 75 / 80A Måletykkelsesdiagram
| MÅLER | TYKKELSESOMRÅDE (TOMMER) | TYPISK VERDI (TOMMER) |
|---|---|---|
| 22 | 0,025 til 0,029 | 0.028 |
| 20 | 0,031 til 0,035 | 0.035 |
| 19 | 0,038 til 0,042 | 0.042 |
| 18 | 0,044 til 0,049 | 0.049 |
| 17 | 0,053 til 0,058 | 0.058 |
| 16 | 0,060 til 0,065 | 0.065 |
| 15 | 0,066 til 0,074 | 0.072 |
| 14 | 0,075 til 0,085 | 0.083 |
| 13 | 0,087 til 0,097 | 0.095 |
| 12 | 0,101 til 0,111 | 0.109 |
| 11 | 0,112 til 0,122 | 0.12 |
| 10 | 0,126 til 0,136 | 0.134 |
| 9 | 0,140 til 0,150 | 0.148 |
| 8 | 0,157 til 0,167 | 0.165 |
| 7 | 0,175 til 0,185 | 0.18 |
Nimonic 75 / 80A rør utvendig diameter
| NOMINELL RØRSTØRRELSE | OD | SCH 5 | SCH 10 | SCH 40 | SCH 80 |
|---|---|---|---|---|---|
| 1/2″ | 0.84 | 0.065 | 0.083 | 0.109 | 0.147 |
| 3/4″ | 1.05 | 0.065 | 0.083 | 0.113 | 0.154 |
| 1″ | 1.315 | 0.065 | 0.109 | 0.133 | 0.179 |
| 1-1/4″ | 1.66 | 0.065 | 0.109 | 0.14 | 0.191 |
| 1-1/2″ | 1.9 | 0.065 | 0.109 | 0.145 | 0.2 |
| 2″ | 2.375 | 0.083 | 0.109 | 0.154 | 0.218 |
| 2-1/2″ | 2.875 | 0.083 | 0.12 | 0.203 | 0.276 |
| 3″ | 3.5 | 0.083 | 0.12 | 0.216 | 0.3 |
| 3-1/2″ | 4 | 0.083 | 0.12 | 0.226 | 0.318 |
| 4″ | 4.5 | 0.083 | 0.12 | 0.237 | 0.337 |
🛠️ Spør om tilpasset behandling av Nimonic 75 rør
7. Hvorfor velge Gnee Steel?
Hvis du velger Gnee Steel som leverandør av nikkel-baserte legeringsrør, får du tilgang til en strømlinjeformet og effektiv fabrikk-direkte forsyningskjede:
✅️Sporbarhetssertifisering:Hver forsendelse kommer med en komplettEN 10204 3.1 Materialtestingssertifikat (MTC).
✅️Kort leveringstid:Vi har et stort varelager avnikkel-baserte legeringer 75 og 80A, klar til å sendes over hele verden.
✅️Global logistikk:Vi tilbyr dør-til-port eller dør-til-dørfrakttjenester med forsterket, sjøklar-emballasje.
✅️Teknisk støtte:Direkte tilgang til metallurgiske ingeniører for materialkryss-og valg.
Gnee Steel GH3030-sertifikat
📦 Pakking og frakt
AlleNikkelbasert legeringproduktene pakkes ved hjelp av følgende metoder:
Trepaller eller kasser
Fuktsikker-emballasje
Etiketter med ovnsnummer, standard og størrelsesetiketter
Sendes over hele verden med sjø, fly eller ekspress
Gnee Steel GH3030 Produktpakning
Kontakt oss for siste eksportprisantydning for GH3030 Alloy
FAQ
Q1: Kan Nimonic 75-rør sveises enkelt?
A:Ja! Nimonic 75 harutmerket sveisbarhetved bruk av standard TIG- eller MIG-metoder. Det er en solid-løsningslegering, som gjør den betydelig enklere å sammenføye enn den nedbørsherdede-Nimonic 80A, som krever nøye varmebehandling.
Q2: Gir du full materialsertifisering for hver bestilling?
A:Absolutt. Som enkvalitetsfokusert-produsent, hver bestilling er ledsaget av enISO-sertifisert MTCdetaljering av den nøyaktige kjemiske sammensetningen, mekaniske tester og kornstørrelsesanalyse.
Q3: Hva er den primære fordelen med Nimonic 80A fremfor Nimonic 75 for slanger?
A:Nimonic 80A tilbyr mye høyerekryp-bruddstyrke. Hvis systemet ditt må tåle høyt internt trykk eller vibrasjoner ved temperaturer over 700 grader, er 80A det tryggere og mer holdbare valget.
Q4: Kan du produsere ikke-standard rørdimensjoner?
A:Vi spesialiserer oss påtilpasset fabrikasjon. Vi kan produsere ikke-standard veggtykkelser og ytre diametre for å hjelpe deg med å minimere vekt og materialkostnader uten at det går på bekostning av sikkerheten.
